雙軸撕碎機刀具為滿足輪胎撕碎處理進行的設備改進
時間：2020-04-21 14:20:26
作者：雙星機械
點擊：159
目前的雙軸撕碎機刀具的組合結構，在粗碎廢舊輪胎的工作中采用強力剪切的作業方式，撕碎機刀具工作環境惡劣，雖然刀具整體采用高強度耐磨材料制作,但依然磨損很快，必須定期更換,而現有的雙軸撕碎機的刀片采用整體式結構，更換刀具需要將整個機體拆開,將刀具從刀軸中整體取出,操作單獨及勞動強度大,耗費時間長。為了解決這一技術問題，皓星機械采用一種結構合理,使用方便且容易更換的雙軸撕碎機刀片。

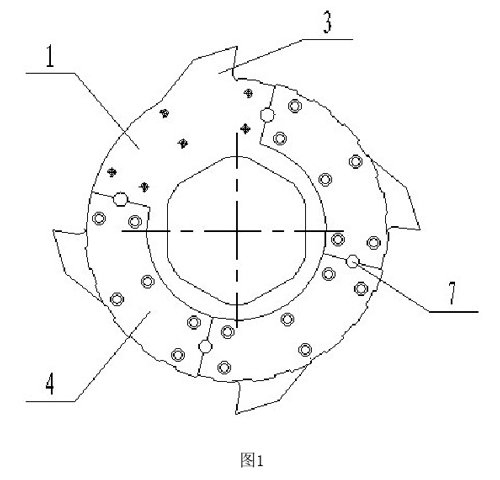

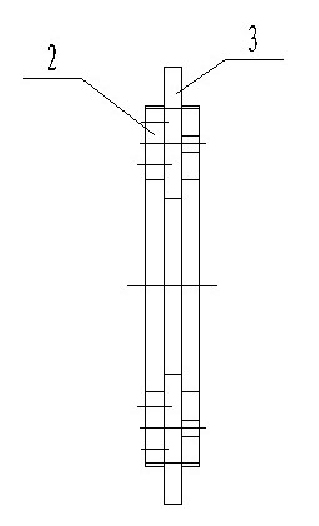

該雙軸撕碎機刀片,其特征在于:包括圓盤形切割刀體和貼合于圓盤形切割刀體兩側表面的環形切割刀板,圓盤形切割刀體周邊均設有齒狀喂料凸起,環形切割刀板由可圍成環形的多個切割刀片組成,切割刀片的弧形表面設置有多個溝槽形的剪切刃口,切割刀片與圓盤形切割刀體為可拆卸連接。
1.雙軸撕碎機圓盤形切割刀體兩側表面設置有多個螺栓孔,切割刀片側表面設置有與圓盤形切割刀體的螺栓孔相配合的螺栓孔，切割刀片通過螺栓與圓盤形切割刀體相連接。
2.切割刀片的兩端設置有半圓孔，切割刀片與切割刀片之間的結合處通過半圓孔組成定位圓孔，圓盤形切割刀體上設置有與定位圓孔相配合的定位孔，定位圓孔和定位孔內設置有同-定位銷。
3.圓盤形切割刀體以及環形切割刀板上設置的螺栓孔為兩排呈環形陣列分布的螺栓孔，其中一排螺栓孔設置于環形切割刀小直徑端的一-側，另一排螺栓孔設置于環形切割刀大直徑端的一側。
4.圓盤形切割刀體的內孔為六角形，螺栓為高強度螺栓。
雙軸撕碎機刀具新型設計合理,使用方便,采用雙側銷釘定位高強度螺栓緊固集成結構,安裝方便且牢固,刀具損耗較小，使用壽命較長,采用多個切割刀片的組合結構,相對于傳統的刀具能節約近三分之一的制作材料,刀具更換和安裝操作方便,減輕了人體的勞動強度,大幅度減少了設備停工更換刀具時間,提高了生產效率。
